Pessoal para comemorar o 20º post do blog, hoje irei postar um tutorial ensinando como fazer controles para o Telejogo! Irei postar um passo a passo de como faze-los, o tutorial fui eu que fiz, mas todos os créditos da invenção são do Sr. Ferraz que foi o primeiro a criar esses controles.
Primeiro irei postar o material necessário para fazer 2 controles, mas quem quiser, pode fazer só um... Os materiais são:
Caixa plástica patola: (São caixas multi uso encontradas em eletrônicas, servem para fontes, alarmes, etc)
3 ou 4 metros de cabo blindado mono não muito fino:

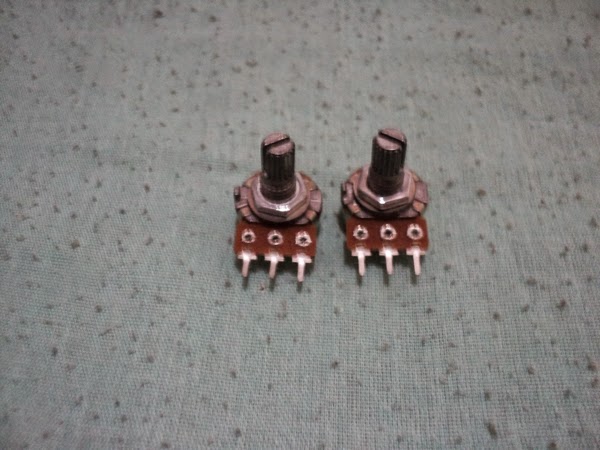

2 potenciômetros modelo B500K lineares: (Podem ser B470K também)
2 plugs P2 mono:
2 knobs: (Botões de plástico para encaixar nos potenciômetros)
E as ferramentas: Aparelho de solda, estanho para solda, uma broca (Para furar a carcaça) e uma lixa (Para dar o acabamento no buraco do furo que for feito).
Primeiro passo:
Pegue a caixa patola e faça um buraco na parte onde você escolheu para colocar o potenciômetro, o buraco tem que ser do tamanho suficiente para passar a parte que gira o potenciômetro até a parte onde rosqueia, para isso você deve utilizar a broca, mas no meu caso eu usei o ferro de solda. Para dar o acabamento final no buraco eu usei uma lixa, o buraco deve ser bem feito, pois senão os potenciômetros podem ficar desalinhados e tortos.
Segundo passo: Faça um teste e encaixe o potenciômetro no buraco, se estiver ok pegue a ruela e rosqueie e depois coloque o knob para verificar se eles ficarão tortos ou não.
Terceiro passo: Depois de verificar se o potenciômetro ficou bem posicionado, se ficou, retire o potenciômetro e agora é hora de soldar, pegue o cabo mono e corte no meio para fazer os dois fios dos controles, depois prepare as pontas dele para solda, a parte do meio do fio com uma malha é um fio, a outra parte mais laranja é outro fio, e solde os fios do potenciômetro dessa maneira, a flecha branca marca onde o fio do meio deve ser soldado, a flecha laranja marca onde o outro fio deve ser soldado:
Com o fio soldado no potenciômetro, faça a mesma coisa do segundo passo, coloque o potenciômetro na caixa plástica e faça a mesma coisa, a imagem ficará assim por dentro, não esqueça de dar um pequeno nó no fio que fica dentro da caixa, para não correr o risco de arrebentar a parte soldada, depois é só tampar a caixa:
Quarto passo, é a parte de soldar a outra ponta do fio no plug P2 mono, solde do mesmo jeito que esta na foto, o fio da flecha laranja no terminal mais alto do plug, e o fio do meio no terminal menor, depois é só rosquear a capa do plug, não esqueça de colocar a capa do plug antes de soldar o fio no plug!
Com isto o controle já esta pronto, agora é só plugar na entrada P2 que fica na lateral do console e jogar! Mas primeiro teste para ver se o controle esta funcionando perfeitamente.
Bom, como disse antes, vocês podem escolher a caixa plástica do formato que desejarem e os botões (knobs) também, existem milhares de formatos de caixas plásticas e botões, e podem ser encontrados facilmente em lojas de eletrônica. Eu não manjo quase nada de eletrônica e consegui fazer esses dois controles, mas com muita determinação quase qualquer pessoa pode conseguir fazer esses controles também!
Espero que tenham gostado do post pessoal, até mais!
Atualização:
Aviso importante: Quem quiser fazer esses controles terá que fazer dois controles, pois recentemente descobri que eles só funcionam com dois controles ligados no console, se ligar somente um controle o ele não funciona.
